Мультисервисный узел доступа
RT1000-MSAN — модульный мультисервисный абонентский шлюз, который обеспечивает доступ абонентов к услугам телефонии и широкополосного доступа с использование протоколов Voice over IP (VoIP). Поддерживает протоколы MGCP, H.248/MEGACO или SIP. Допускается подключение шлюза к цифровым АТС, имеющим интерфейс V5.2.
Шлюз обеспечивает подключение до 1080 абонентов в различных комбинациях. В состав оборудования входят платы интерфейсов FXS, ADSL2/2+ и VDSL с различным количеством портов, позволяющие строить эффективные узлы абонентского доступа.

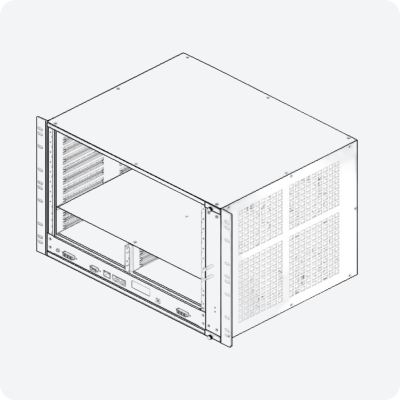

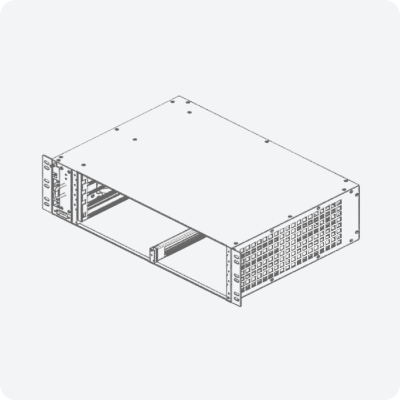

Существует в трёх исполнениях. Каждое имеет различное кол-во универсальных и процессорных слотов. Слоты MGUM — для процессоров голосовой обработки, слоты CPUC — для центральных процессоров.

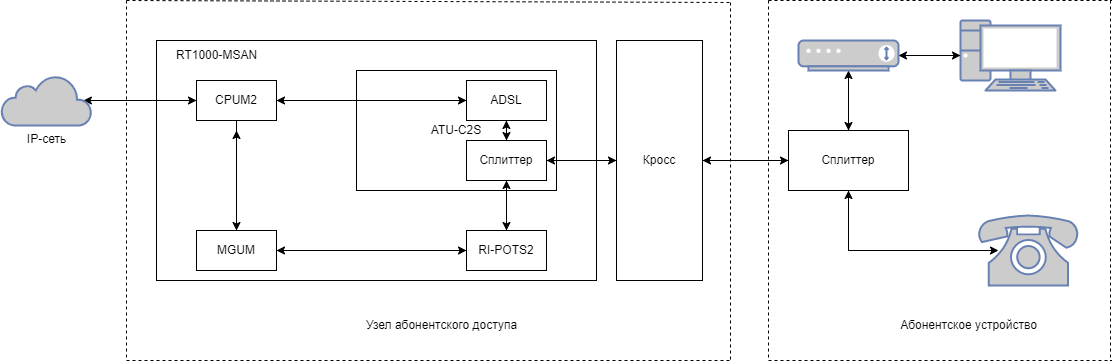

Модули центрального процессора, обработки VoIP-данных и абонентские модули — именно в модулях происходит обработка данных абонентов и контроль работы системы.

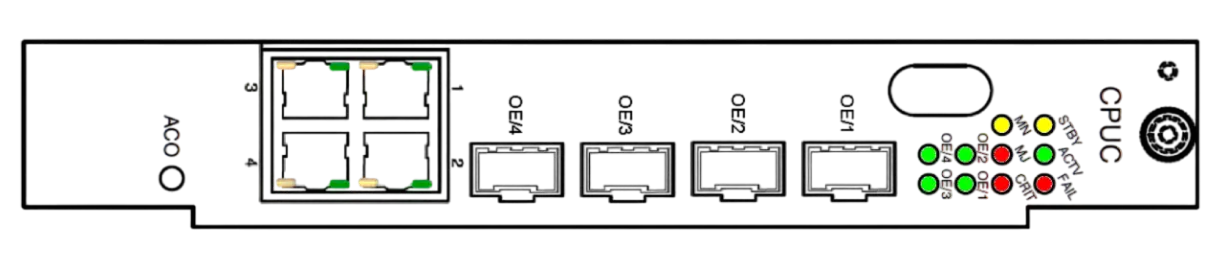

Модуль центрального процессора RT1000-MSAN-CPUC предназначен для управления всеми установленными платами, контроля аварийных ситуаций, а также включает в себя гигабитный Ethernet-коммутатор для передачи трафика между установленными модулями и сетью передачи данных. На лицевую панель выведено 4 порта Gigabit Ethernet в Combo-исполнении.
Для обеспечения горячего резервирования в шасси MSA-Shelf и MSB-Shelf для процессоров RT1000-MSAN-CPUC предназначено по два слота. Мониторинг и управление производится через порты RS-232 (локальное управление с помощью терминальной программы VT-100) и Fast Ethernet (управление по протоколам SSH, Telnet и SNMP).
IEEE: 802.3, 802.3ab, 802.3x, 802.3z, 802.3ah,
IEEE: 802.1Q, 802.1p, 802.1X, 802.1D, 802.1w,
802.1v, 802.1ad, 802.1ag, 802.1s.

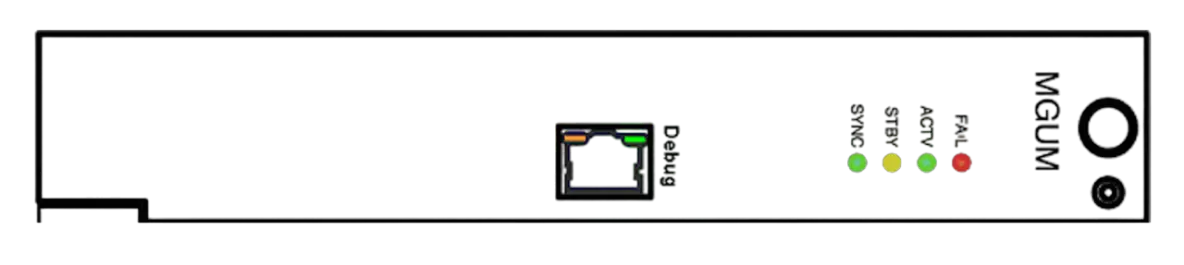

Процессоры RT1000-MSAN-MGUM-х предназначены для обработки VoIP-протоколов передачи голосового трафика. В шасси MSA-Shelf и MSB-Shelf предусмотрено по два слота для организации горячего резервирования 1+1. Поддерживают протоколы MGCP, SIP и H.248/MEGACO.

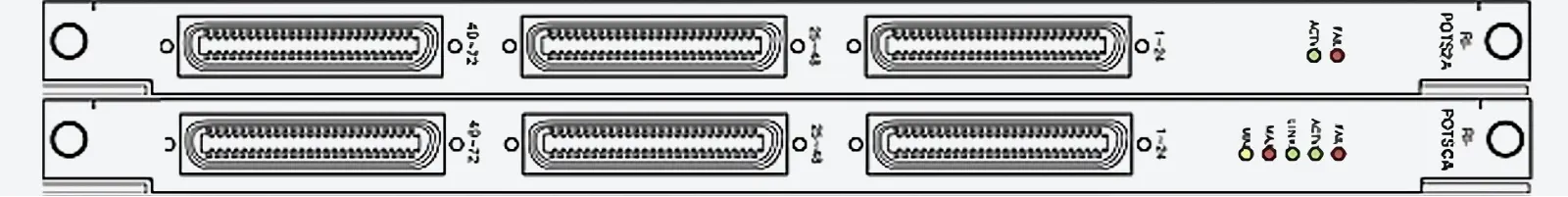

Платы FXS имеют два типа конструктивного исполнения: RT1000-MSAN-RI-POTS2A и RT1000-MSAN-RI-POTSCA. Оба типа имеют по 72 порта, но главное отличие модулей в том, что POTS2A работает ведомой платой в паре с VoIP процессором RT1000-MSAN-MGUM-х, а модули POTSCA являются самостоятельными 72-х портовыми шлюзами и не нуждаются в центральном VoIP процессоре.

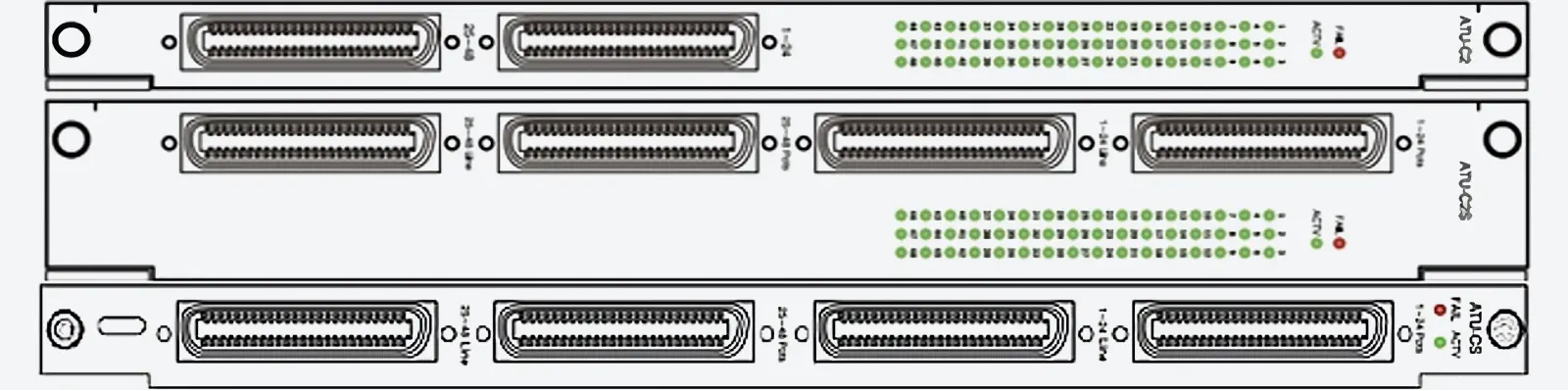

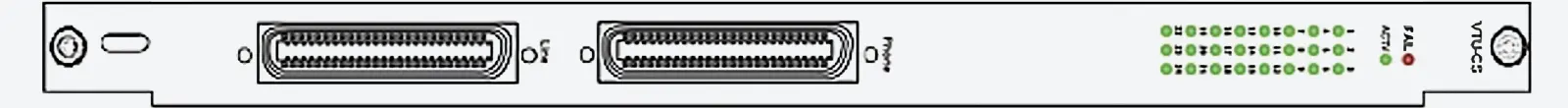

Платы ADSL-портов имеют по 48 интерфейсов. При этом ADSL-порты могут иметь встроенные сплиттеры для организации универсальных услуг голос+данные. Платы VDSL имеют 24 интерфейса и производятся только со встроенными сплиттерами. Таким образом, шасси может иметь до 1080 портов в различных комбинациях.
ADSL2: 12 Мбит/с down, 1 Мбит/с up,
ADSL2+: 24 Мбит/с down, 2 Мбит/с up
280 × 49 × 390 мм (C2S)
