Климатические шкафы для оборудования 19"

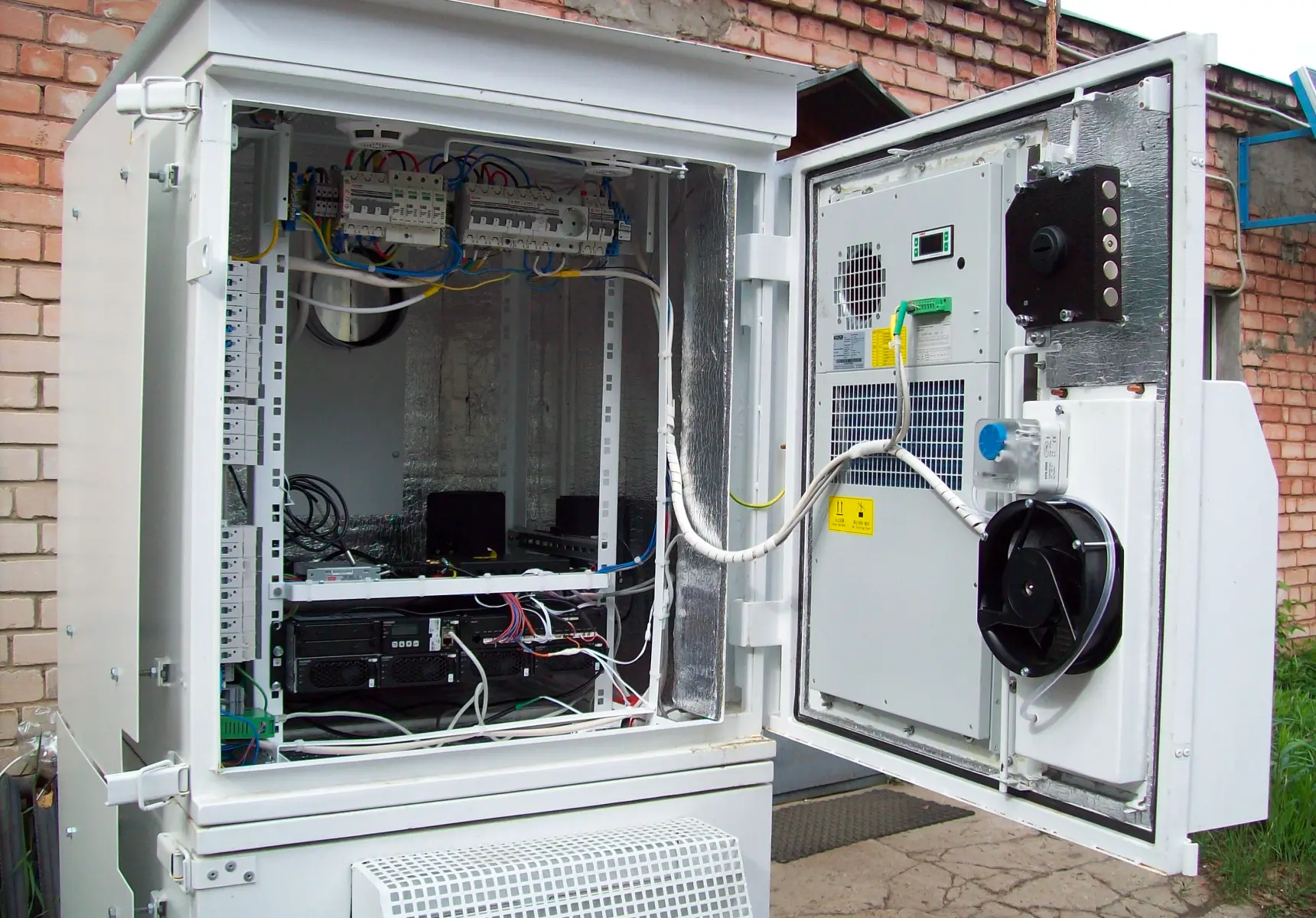

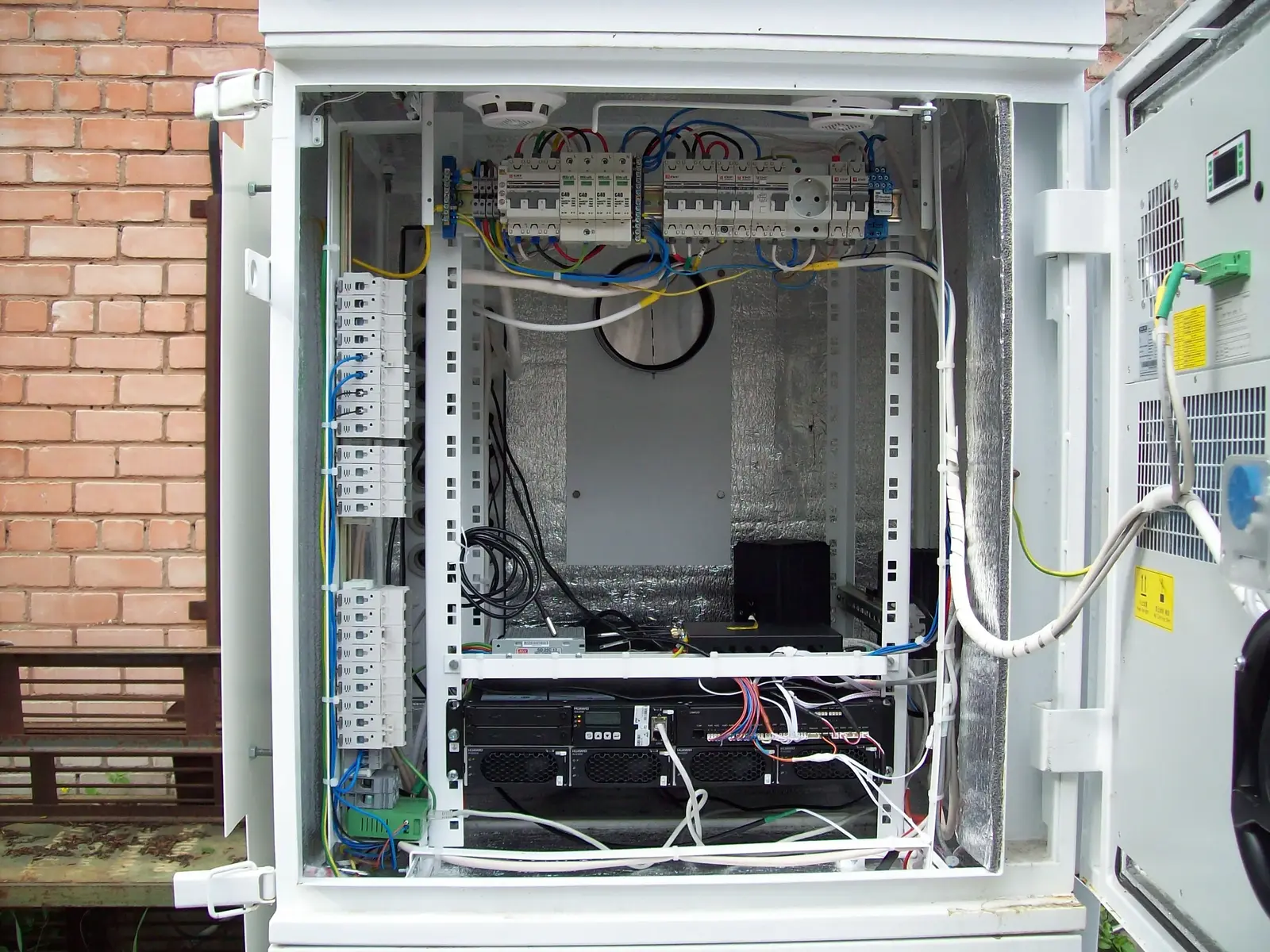

Климатические шкафы с подогревом и кондиционером для защиты телекоммуникационного оборудования 19” от воздействия окружающей среды. В серию входят головной, ведомый и аккумуляторные шкафы. Выдерживают температуру от −50° до +45°С. Класс защиты от пыли и воды — IP55.
Характеристики
Основные характеристики
Климатические шкафы защищают оборудование от внешних погодных условий. Конфигурацию и опции любого шкафа легко изменить: добавить функцию, которая нужна для решения вашей задачи, или убрать то, что не пригодится. Все шкафы соответствуют ГОСТ 15150-69 и ГОСТ 16350-80. Подходят для использования в районах с умеренным и холодным климатом.
Корпус шкафа — листовой металл 1,5 мм; каркас из профилированных труб с порошковой покраской и теплоизоляцией из фольгированного полипропилена толщиной 10 мм. В комплекте цоколь, крыша, кабельные пеналы гермовводов и солнцеотражающие экраны.
Головной шкаф
Ведомый шкаф
Аккумуляторный
Климат-контроль
Независимый
Независимый
Независимый
Тип охлаждения
Фреон
Фреон
2 × Пельтье
Мощность обогрева
400 Вт
До 400 Вт
До 600 Вт
Температурный режим
−50°...+45°С
−50°...+45°С
−50°...+45°С
Аварийный фрикулинг
Габариты, посадочные места и вес
Посадочные места
6−8 U19”
11−13 U19”
≈ 6−8 АКБ
Кол-во гермовводов
До 28
До 28
До 16
Ширина в сборе, мм
787
787
787
Глубина в сборе, мм
1 063
1 063
1 063
Высота, мм
833
833
833
Вес, кг
146
115
134
Собственная потребляемая мощность, макс.
Потребляемая мощность
1 160 Вт
1 110 Вт
1 200 Вт
Датчики
Датчик задымления
Датчик затопления
Датчик открытия двери
Датчики внутренней и внешней температуры
Датчик CO2
Комплект поставки
Это стандартный комплект поставки. Его легко изменить: отказаться от ненужных опций или добавить те, которых в этом списке нет. Напишите нам, обсудим конфигурацию под вашу задачу.
Базовое оборудование
3 шкафа: головной, ведомый и аккумуляторый
В комплект также входят автоматические выключатели нагрузки, опорный цоколь высотой 160 мм с кабельными вводами, крыша и комплект солнцезащитных экранов.
Электропитающая установка
Управляет электропитанием головного, ведомого и аккумуляторного шкафов, а так же управляет батареями аккумуляторного шкафа.
Система пожаротушения
Автоматическое газовое пожаротушение высокого давления РТК-Борей в каждом шкафу.
Уличная распределительная панель
Панель распределительная уличная (ПРУ) для организации учета потребления и распределения электроэнергии, подключения резервирующего генератора и размещения оборудования системы мониторинга потребления электроэнергии.
Контроллер сборки, резервной климатической системы и мониторинга
Контроллер сборки шкафов (2 аппаратных шкафа + 1 шкаф АКБ), управление резервной климатической системой и организация мониторинга по сигналам датчиков через SNMP.
Блок IP-телеметрии и управления
Блок IP-телеметрии и управления встроенными контроллерами кондиционера и модулей Пельтье с поддержкой нескольких устройств.
Дополнительные датчики и оборудование
IP-мультиметр
3 канала телеметрии напряжений, 3 канала тока нагрузки, датчик температуры. Может устанавливаться в любые шкафы сборки.
Датчик CO2 с мониторингом значений
Дополнительный датчик для предотвращения пожаров внутри шкафа и отслеживания состояния аккумуляторов.
LTE-роутер + 1 сим-карта
Для непрерывной передачи телеметрии и управления шкафами.
Столик для ноутбука
Упростит выездную работу «в поле» для инженеров вашей компании.

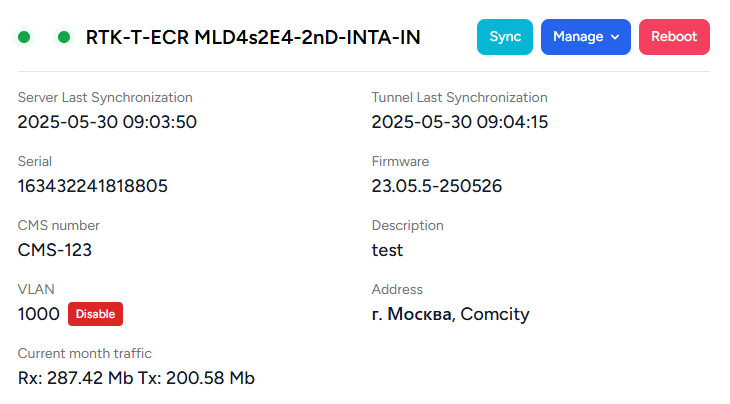

Софт для контроля и управления
СПО Крафт-терминал
Выполняет принудительный опрос датчиков, управление зависимыми от контроллера элементами климат-контроля в ручном режиме. Базовое ПО + лицензия на один шкаф одновременно.
СПО SNMP CAB-NMS
Отвечает за получение аварийных сигналов и контрольный опрос датчиков, сбор и обработку статистики параметров и журнала событий, организацию оповещения на оператора и NMS верхнего уровня. Настраиваемые параметры важности аварий, контроль доступа. Лицензия на 10 шкафов.
СПО Климат-Терминал
Для дистанционного управления встроенными контроллерами кондиционеров. Базовое ПО + одна лицензия на одну сборку (один блок IP телеметрии кондиционеров).
Список моделей
Готовые сборки наших шкафов. Если нужна нестандартная модель — не проблема. Создадим комплектацию специально для вас.
Головные шкафы
A2K
А2К8
А2К16
А2К24
Мощность охлаждения
800 Вт
800 Вт
800 Вт
800 Вт
Мощность обогрева
400 Вт
400 Вт
400 Вт
400 Вт
Контроль кондиционера
LTE-роутер + сим-карта
Термостат
Пожаротушение
Датчик CO2
Столик для ноутбука
Ведомые шкафы
A1K
А1К2
А1К4
А1К6
Мощность охлаждения
800 Вт
800 Вт
800 Вт
800 Вт
Мощность обогрева
Нет
400 Вт
400 Вт
400 Вт
Фрикулинг
Термостат
Пожаротушение
Датчик CO2
Аккумуляторные шкафы
АКБ
АКБ4
АКБ9
АКБ12
Мощность охлаждения
400 Вт
400 Вт
400 Вт
400 Вт
Мощность обогрева
400 Вт
600 Вт
600 Вт
600 Вт
Удаление водорода
Термостат
Пожаротушение
Датчик CO2
Другие модели шкафов
Под оборудование 19”, half-rack
Уменьшенная модель под half-rack. Полная защита от погодных условий.
Перейти к half-rack шкафам
Видеошкаф для уличных камер
Шкафы для 4 уличных камер с питанием PoE. С защитой от холодного старта.
